如何调节滚槽机压槽深度?

如何调节滚槽机压槽深度?

浏览量

在 管道滚槽  加工中,不同的管径设置了不同的沟槽深度。那么,要如何调节槽深呢?以 图伟滚槽机TWG-2 为例,调节方法如下:

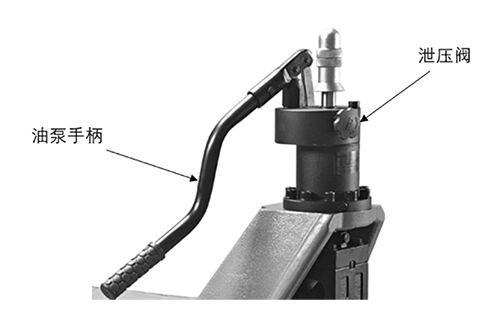

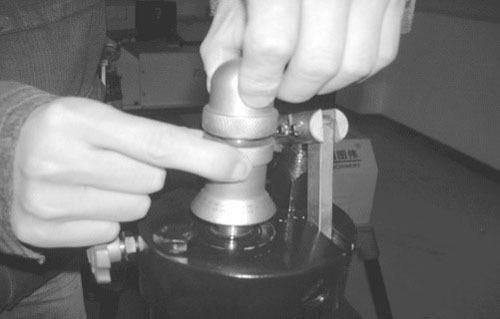

1.松开限位锁紧螺母,放置测试钢管。顺时针关闭油泵上的卸压阀(图1),并将油泵顶部的调节螺母及限位螺母旋到油泵最顶部(图2)。准备一小段标准规格的钢管放在滚花轮上,摇动油泵手柄(图1),使压轮向下移动。待压轮接触钢管表面后,旋转锁紧螺母使其贴住油泵顶部大平面上,并使调节螺母贴住锁紧螺母。



图伟 | 如何调节沟槽深度?

图1

图伟 | 如何调节沟槽深度?

图2

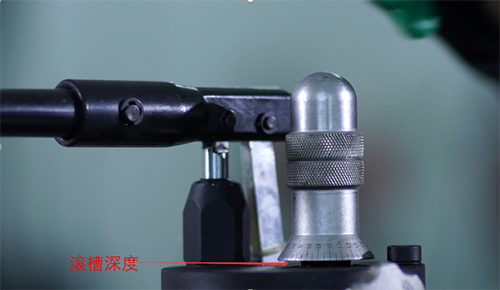

2.查阅沟槽深度规格表,找出对应的沟槽深度尺寸。以油泵顶端的红线为参照,将调节螺母向上旋转到对应的尺寸高度,请注意旋转一圈为2.5mm,然后将锁紧螺母和调节螺母并紧。如图3所示,油泵顶部大平面和锁紧螺母底面之间的间隙就是钢管滚槽的深度“C”值。



图伟 | 如何调节沟槽深度?

图3

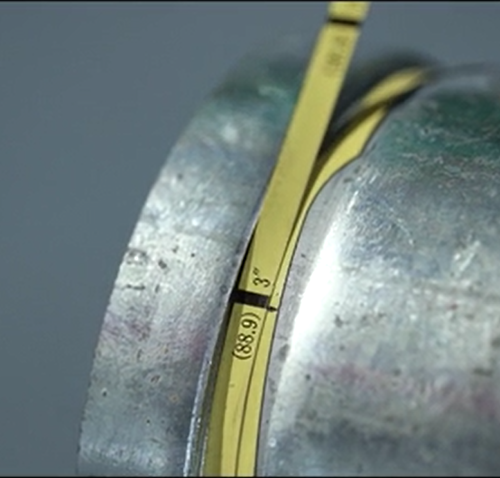

3.滚槽完成后,并检验沟槽各尺寸是否符合要求。沟槽完成后,使用游标卡尺测量A面和B面尺寸,使用π尺测量槽底直径是否符合要求,如不符合需要重复以上步骤,直到符合标准尺寸后,就可批量加工了。



图伟 | 如何调节沟槽深度?

图4

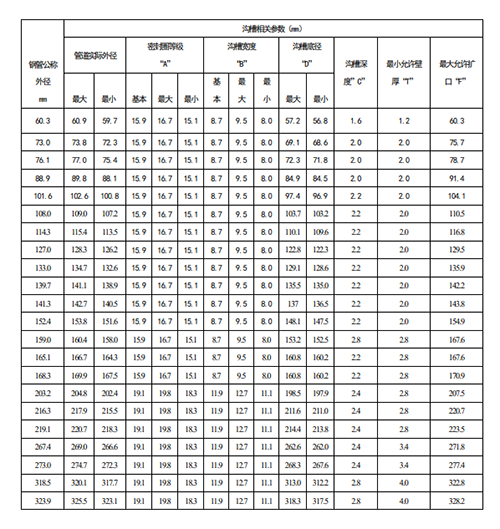

4.附钢管沟槽深度规格表

图伟 | 如何调节沟槽深度?
