钢管滚槽 是管道沟槽连接的重要环节,滚槽的质量直接决定着接口的质量。因此,在加工过程中,一定要把握好沟槽的标准。今天,我们来浅谈一下沟槽标准,以及一些注意事项。

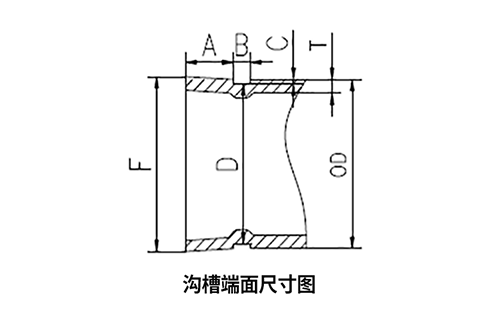

沟槽端面尺寸图
沟槽相关参数图
1.尺寸“A”
尺寸“A”即管端至沟槽的距离,它是垫圈密封区。从管端至沟槽的这一区域不得存在凹陷、凸起(包括焊缝)和辊轮压痕,以确保密封圈的无泄露完全密封。必须清除所有起皮油漆、氧化皮、油、脂、细屑、铁锈及污垢。
2.尺寸“B”
尺寸“B”即沟槽宽度,它通过离管端的距离以及其相对于接头本体“键”宽的宽度,控制挠性接头的膨胀、收缩和角向偏转。槽底应无诸如污垢、细屑、铁锈和氧化皮等可能干扰正常接头装配的所有外物。
3.尺寸“C”
尺寸“C”为标准槽深,它仅是“试验沟槽”的一个参考尺寸。管道外径的变化会影响该尺寸, 必要时必须加以更改,以保持尺寸D处于公差范围以内。沟槽尺寸必须符合尺寸D要求。
4.尺寸“D”
尺寸“D”为槽底处的特有直径。该尺寸必须处于直径公差以内且与外径同心,以便正确装配接头。沟槽深度在整个管道周长上应均匀一致。
5.尺寸“F”
尺寸“F”是从管段尽头处测得的最大允许管端喇叭口直径。注意:该尺寸适用于平均(用π尺测量的)及单点读取的管道外径。
6.尺寸“T”
尺寸“T”是适合于滚制沟槽的最薄一级钢管的最小公称壁厚。
管道沟槽加工,掌握沟槽标准重要,使用一台可靠的机器也很重要。经过多年发展,图伟管道设备 推出了系列 滚槽机产品 供客户选择,目前图伟服务的客户已经遍布世界。
