滚槽机滚轮大小规格怎么分型号?如何更换滚轮?

滚槽机滚轮大小规格怎么分型号?如何更换滚轮?

浏览量

管道滚槽机的滚轮分为滚花轮和压轮,滚花轮安装在下方的主轴上,压轮安装在上方的压轮架上,其中滚花轮向内凹陷,压轮向外凸起。滚槽机压槽时,滚花轮旋转带动钢管旋转,油泵带动压轮向下施压,物理挤压成槽。所以,滚轮在滚槽机沟槽加工中起到决定性作用。后台经常有人询问滚轮相关的问题,今天小编特地做了整理。

滚槽机滚轮大小规格怎么分型号?如何更换滚轮?

滚槽机滚轮有哪些尺寸?



滚槽机的适用范围不同,其滚花轮、压轮配置都是不一样的,因此要先明确滚槽机的规格型号,才能知道它的滚轮尺寸。以下为 图伟滚槽机规格型号 及其滚轮配置。





型号 规格 滚花轮配置 压轮配置
滚槽机TWG-2

2"-12"(φ60-φ325)钢管

φ60-φ76、φ89-φ168、φ219-φ325 φ60-φ168、φ219-φ325
滚槽机TWG-2P 2"-12"(φ60-φ325) 衬塑钢管

φ60-φ89、φ108-φ140、φ159-φ168、φ219-φ325

φ60-φ168、φ219-φ325
滚槽机TWG-4 8"-24"(φ219-φ630) 钢管

φ219-φ325、φ377-φ426、φ480-φ630

φ219-φ530、φ630

滚槽机TWG-5(168) 2"-6"(φ57-φ168) 钢管 φ57-φ168 φ57-φ168
滚槽机TWG-5(219) 2"-8"(φ57-φ219) 钢管 φ57-φ168、φ219 φ57-φ168、φ219
滚槽机TWG-8 18"-60"(φ457-φ1524) 钢管

φ457-φ508、φ559-φ630、φ660-φ965、φ1016-φ1219

φ457-φ508、φ559-φ630、φ660-φ965、φ1016-φ1219
滚槽机TWG-9 1"-8"(φ33-φ219) 钢管

φ33-φ48、φ57-φ89、φ108-φ168、φ219

φ33-φ48、φ57-φ168、φ219





滚槽机滚轮规格大小怎么分型号?



(1)滚轮种类:滚轮有两种,分别为滚花轮、压轮,两者外观差别较大,中间凸起的为压轮,中间凹陷的为滚花轮。

(2)滚轮大小:查看滚轮上的标识,知晓其具体使用范围。

(3)机器型号:不同型号的滚槽机配置的滚轮是不一样的,切勿弄混,安装错误的滚轮会影响滚槽质量。

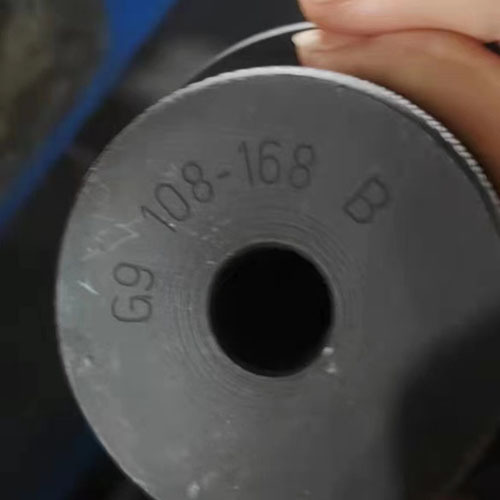

滚槽机滚轮规格型号

(上图展示的是TWG-9滚槽机上的适用于管径108-168的滚花轮)



压槽机滚轮和管径怎样匹配?



每个滚轮都有其特定的管径加工范围,一般在滚轮上都会有标注,如果加工的管材管径有变,一定要及时调整滚轮规格。



滚槽机滚花轮如何更换?



①逆时针旋转松开卸压阀,使压轮复位到最高位;

②逆时针旋转松开主轴锁紧螺母,取出滚花轮;

③将相应的滚花轮装入主轴;

④将主轴锁紧螺母顺时针旋入主轴,锁紧滚花轮。



滚槽机压轮如何更换?



①松开压轮架侧面的紧定螺丝 ;

②手托住压轮,另外一手拔出压轮轴;

③一手将相应的压轮放到压轮架开档中,另外一手插入压轮轴;

④压轮轴侧面的扁方与压轮架侧面的紧定螺丝对准,然后锁紧紧定螺丝。



以上为唯特利图伟小编整理的压槽机滚轮方面的常见问题,希望对你有帮助。浙江唯特利图伟管道设备有限公司是一家专注研发、生产、销售管道工具的高新技术企业。多年来,公司生产的管道滚槽机切管机管道开孔机、套丝机等产品,凭借其高品质、高性能,广受客户好评。如果您有 管道工具 方面的需求,欢迎联系我们了解更多信息。
