浅谈沟槽式连接技术之开孔

浅谈沟槽式连接技术之开孔

浏览量

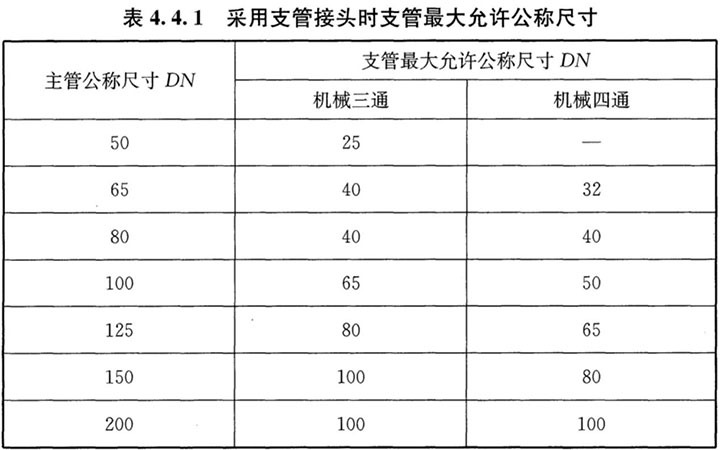

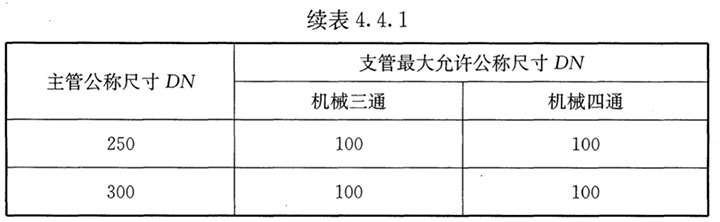

在铺设沟槽式连接管路系统时,会布置一些支管。《沟槽式连接管道工程技术规程 T/CECS151-2019 》中规定,当立管上设置支管时,应采用沟槽式三通、沟槽式四通等管件连接。当横管上设置支管时,可采用支管接头连接。支管接头通过在管道中部开孔后连接支管,虽然强度略低于沟槽式管件,但由于其施工简便、成本较低等优点,使用率很高。当采用支管接头时,支管公称尺寸DN不得大于表4.4.1的规定值。



浅谈沟槽式连接技术之开孔

浅谈沟槽式连接技术之开孔



注:表中机械四通指两端对称的最大支管公称尺寸。



在采用机械三通、机械四通时,需要对管道进行开孔,开孔应需采用专用的开孔机。管道开孔通常可以分为以下步骤:



1.确定孔位。确定接头支管的开孔位置,并做好标记,其中机械三通开孔间距不应小于500mm,机械四通开孔间距不应小于1000mm。



2.放置开孔机。将开孔机放置在预定的开孔位置处,并用链条紧固。



3.开孔操作。启动电机,转动手柄,使钻头缓慢靠近钢管,同时在开孔过程中加注冷却液,以保护开孔锯,完成开孔。



4.检查孔位。关闭电源,摇动手柄,松开链条,取下开孔机。清理开孔部位残渣,测量孔径是否符合要求。



如果为机械四通,开孔时一定要注意保证钢管两侧的孔同心,否则安装时可能导致橡胶圈破裂,影响接口密闭性。



以上为唯特利图伟小编整理的沟槽式连接时管道开孔的规范及步骤,希望对你有帮助。浙江唯特利图伟管道设备有限公司是一家专注研发、生产、销售管道工具的高新技术企业。多年来,公司生产的滚槽机切管机开孔机、套丝机等产品,凭借其高品质、高性能,广受客户好评。
